SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco. No último artigo, exploramos o SPDA como o guardião invisível contra a fúria dos raios. Mas você sabia que não basta apenas instalar um para-raios? Existe uma ciência complexa por trás de cada sistema, uma norma rigorosa que dita as regras e, mais importante, uma etapa crucial que define o quanto e como proteger: o Gerenciamento de Risco.
O Sistema de Proteção contra Descargas Atmosféricas vai muito além do óbvio. Cada detalhe é vital para sua segurança, desde a escolha do tipo de sistema até a análise probabilística que determina o nível de proteção necessário. Prepare-se para entender os fundamentos técnicos que tornam o SPDA verdadeiramente eficaz.
O SPDA em Detalhe: Componentes e Função Integrada
Para compreender completamente o sistema, é essencial recapitular que o SPDA é um sistema completo e integrado, projetado para proteger estruturas contra os efeitos diretos e indiretos dos raios. Sua função principal é interceptar a descarga atmosférica, conduzir a corrente do raio de forma segura para o solo e dissipar essa energia, minimizando drasticamente os danos.
A NBR 5419 da ABNT (Associação Brasileira de Normas Técnicas) é nossa referência fundamental para isso. Baseada na norma internacional IEC 62305, ela garante que nossos padrões de segurança estejam alinhados com as melhores práticas globais e décadas de pesquisa científica.
Componentes Fundamentais do Sistema
Um sistema de proteção contra descargas atmosféricas é composto por cinco elementos essenciais e interligados:
Sistema de Captação (Captores): As partes que interceptam o raio, estrategicamente posicionadas para criar zonas de proteção eficazes.
Sistema de Descida: Os condutores especializados que levam a corrente do captor ao solo, dimensionados para suportar as altas correntes das descargas.
Sistema de Aterramento: Onde a corrente é dissipada na terra de forma segura e controlada.
Sistema de Equipotencialização: Que equaliza os potenciais elétricos para evitar centelhamentos perigosos entre diferentes partes metálicas.

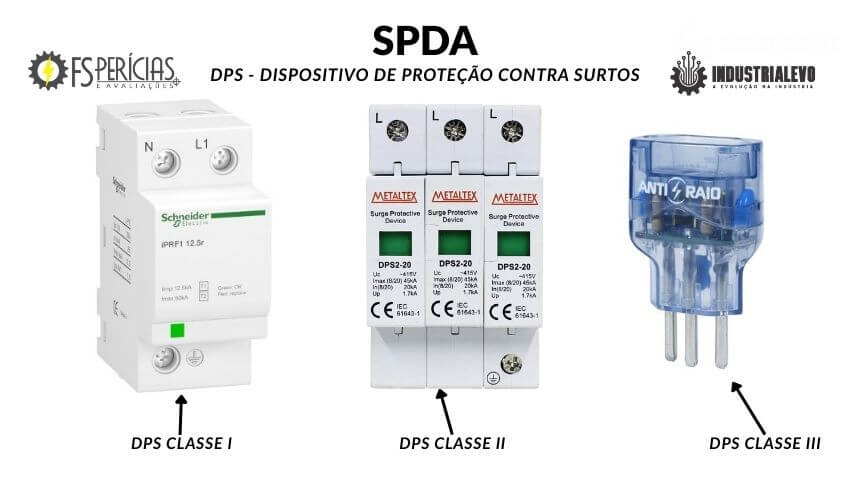

Dispositivos de Proteção contra Surtos (DPS): Que protegem os equipamentos eletrônicos contra sobretensões induzidas.
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco

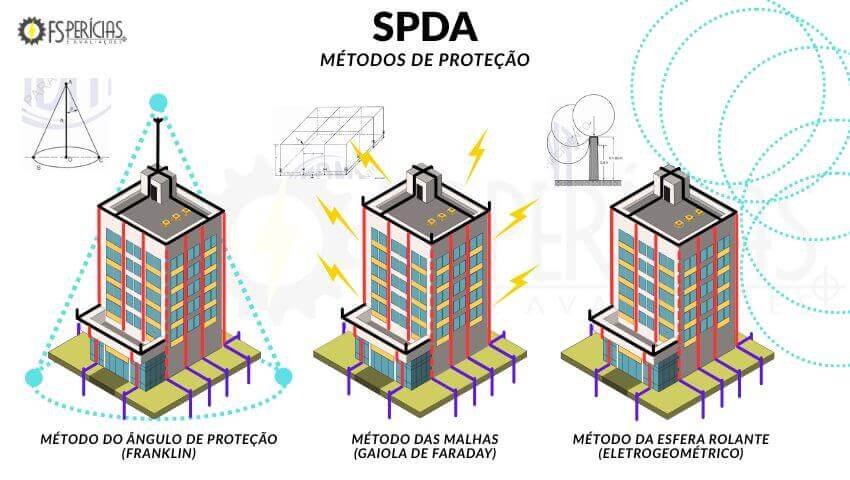

Tipos de Sistemas de Captação Segundo a NBR 5419 Parte 3
A NBR 5419 Parte 3, que trata especificamente dos danos físicos às estruturas e perigos à vida, detalha meticulosamente os métodos de captação. A escolha do tipo adequado depende de múltiplos fatores críticos, incluindo a geometria da edificação, o nível de proteção exigido e considerações arquitetônicas específicas.
Método de Franklin (Hastes Captoras)
Princípio Técnico: Utiliza hastes metálicas pontiagudas (captores) instaladas nos pontos mais altos da estrutura. Cada haste cria uma “área de proteção” em forma de cone, cujo ângulo varia conforme o nível de proteção exigido.
Indicação de Uso (NBR 5419-3, Seção 5.2.1): Geralmente indicado para estruturas menores, isoladas, ou para proteger pontos específicos de edificações maiores. A altura e o espaçamento das hastes são calculados rigorosamente para garantir que toda a área crítica esteja dentro do cone de proteção.
Aplicações Típicas: Residências, pequenas edificações comerciais, torres de telecomunicações isoladas e proteção de equipamentos específicos em telhados.
Vantagens: Simplicidade de instalação, custo reduzido para estruturas menores, facilidade de manutenção.
Limitações: Área de proteção limitada, pode não ser adequado para estruturas complexas ou de grande porte.
Método da Gaiola de Faraday (Malhas Condutoras)
Princípio Técnico: Cria uma rede de condutores metálicos (malha) sobre o telhado e as laterais da estrutura, formando uma “gaiola” que envolve completamente o prédio. Se o raio atingir qualquer ponto dessa malha, a corrente é distribuída uniformemente e conduzida ao solo.
Indicação de Uso (NBR 5419-3, Seção 5.2.2): Ideal para edificações de grandes dimensões, com telhados planos ou complexos, como indústrias, shopping centers, hospitais e edifícios comerciais. A norma especifica rigorosamente o tamanho máximo da malha (5x5m, 10x10m, 15x15m ou 20x20m), que varia conforme o nível de proteção exigido.
Aplicações Típicas: Complexos industriais, centros comerciais, hospitais, edifícios residenciais altos, instalações petroquímicas.
Vantagens: Proteção abrangente e uniforme, alta eficácia comprovada, adequado para estruturas complexas, distribuição eficiente da corrente.
Considerações: Requer projeto detalhado, pode ser mais complexo de instalar em telhados irregulares, necessita manutenção especializada.
Método da Esfera Rolante (Eletrogeométrico)
Princípio Técnico: É um método de cálculo avançado que define precisamente a área de proteção de um SPDA. Imagina-se uma esfera de raio específico (que varia conforme o nível de proteção: 20m para LPS I, 30m para LPS II, 45m para LPS III, 60m para LPS IV) “rolando” sobre a edificação.
Critério de Proteção: Todos os pontos que a esfera não consegue tocar são considerados protegidos. Os pontos que a esfera toca precisam ser cobertos pelos captores adequadamente dimensionados.
Indicação de Uso (NBR 5419-3, Seção 5.2.3): É um método mais preciso e flexível, utilizado para estruturas de geometria complexa, onde os métodos de Franklin ou Gaiola de Faraday podem não ser suficientes ou eficientes. Permite otimizar a localização dos captores.
Aplicações Típicas: Estruturas irregulares, complexos industriais com equipamentos salientes, instalações com geometria complexa, verificação de eficácia de outros métodos.
Vantagens: Máxima precisão, flexibilidade para qualquer geometria, otimização de recursos, método de validação definitivo.
Requisitos: Conhecimento técnico avançado, software especializado, profissional experiente em análise tridimensional.
Especificações Técnicas Complementares
Além dos captores, a NBR 5419 Parte 3 detalha rigorosamente os requisitos para:
Condutores de Descida (Seção 5.3): Especifica materiais (cobre, alumínio, aço galvanizado), dimensões mínimas, espaçamento máximo e métodos de fixação.
Sistema de Aterramento (Seção 5.4): Estabelece critérios para eletrodos, resistência máxima, configurações e métodos de medição.
Equipotencialização (Seção 5.5): Define como interligar todas as massas metálicas e sistemas elétricos para evitar diferenças de potencial perigosas.
NBR 5419 Parte 2: Gerenciamento de Risco – O Coração do SPDA
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco
Chegamos ao ponto central e mais sofisticado do sistema: a NBR 5419 Parte 2 – Gerenciamento de Risco. Esta parte da norma representa uma revolução na abordagem de proteção contra raios, transformando-a de uma prática empírica em uma ciência exata baseada em análise probabilística.
Conceito Fundamental do Gerenciamento de Risco
Para compreender melhor, imagine que você vai fazer uma viagem de carro. Você não sai dirigindo sem pensar nos riscos, correto? Você avalia o clima, as condições da estrada, a manutenção do veículo, e decide se precisa de pneus especiais, se deve dirigir mais devagar, ou até se é melhor adiar a viagem.
A Parte 2 da NBR 5419 aplica exatamente essa lógica para a proteção contra raios. Ela não simplesmente determina “instale um para-raios”. Ela estabelece: “Vamos calcular qual é o risco real de um raio causar problemas aqui, e só depois decidir se precisamos de proteção e quão robusta essa proteção deve ser.”
Metodologia Técnica da Análise de Risco
Em termos técnicos (NBR 5419-2, Seção 4), esta parte da norma estabelece um procedimento rigoroso para a avaliação do risco de danos a uma estrutura devido a descargas atmosféricas. O objetivo é determinar cientificamente a necessidade de proteção e o nível de proteção necessário.
É uma análise detalhada e quantitativa que considera múltiplos fatores: localização geográfica, características da estrutura, conteúdo, ocupação e consequências potenciais de uma descarga. O objetivo final é garantir que o risco de danos seja reduzido a níveis toleráveis estabelecidos pela norma.
Detalhes Técnicos do Gerenciamento de Risco
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco
A NBR 5419-2 é um documento altamente técnico que envolve cálculos probabilísticos complexos. Vamos detalhar seus pontos cruciais para compreensão completa:
Tipos de Perdas (NBR 5419-2, Seção 5.2)
A norma identifica e classifica quatro tipos distintos de perdas que podem ocorrer devido a um raio:
L1 – Perda de Vida Humana: Inclui mortes e lesões permanentes. É a mais crítica e tem prioridade máxima absoluta em qualquer análise.
L2 – Perda de Serviço Público Essencial: Hospitais, centrais de energia, sistemas de telecomunicações, estações de tratamento de água. Impacta diretamente a sociedade.
L3 – Perda de Patrimônio Cultural: Museus, monumentos históricos, bibliotecas, arquivos. Danos a bens de valor histórico e cultural insubstituível.
L4 – Perda de Valor Econômico: Danos à estrutura, equipamentos, interrupção de produção, perda de dados. Prejuízos financeiros diretos e indiretos.
Componentes de Risco (NBR 5419-2, Seção 5.3)
O risco total (R) é calculado como a soma de vários componentes específicos, cada um associado a um tipo de perda e a um ponto de impacto do raio:
RA: Risco devido a raios que atingem diretamente a estrutura RB: Risco devido a raios que atingem próximo à estrutura RC: Risco devido a raios que atingem linhas de energia conectadas à estrutura RD: Risco devido a raios que atingem próximo às linhas de energia
Cada componente é calculado considerando:
- Frequência anual de raios na região
- Área de captação efetiva
- Probabilidade de danos
- Medidas de proteção existentes
- Fatores de redução de risco
Cálculo Detalhado do Risco (NBR 5419-2, Seção 5.4)
A norma fornece fórmulas matemáticas detalhadas para calcular cada componente de risco. O cálculo considera múltiplas variáveis:
Frequência de Raios (Ng): Densidade de raios terra-nuvem por km² por ano na região, obtida através de dados do INPE-ELAT.
Características da Estrutura: Tipo de construção, altura, área, materiais utilizados, presença de instalações metálicas.
Conteúdo da Estrutura: Presença de materiais inflamáveis, explosivos, equipamentos eletrônicos sensíveis, sistemas críticos.
Ocupação: Número de pessoas, tipo de ocupação, dificuldade de evacuação, presença de pessoas com mobilidade reduzida.
Medidas de Proteção Existentes: SPDA externo, DPS, sistemas de alarme, medidas de proteção contra incêndio.
Risco Tolerável (RT) – NBR 5419-2, Seção 5.5
Para cada tipo de perda (L1 a L4), a norma define valores específicos de risco tolerável:
RT1 = 10⁻⁵ por ano: Para perda de vida humana (extremamente baixo) RT2 = 10⁻³ por ano: Para perda de serviço público RT3 = 10⁻⁴ por ano: Para perda de patrimônio cultural RT4: Definido pelo proprietário para perdas econômicas
Se o risco calculado (R) for maior que o risco tolerável (RT), significa que a proteção é obrigatória e deve ser implementada ou aprimorada até que R ≤ RT.
Medidas de Proteção (NBR 5419-2, Seção 6)
O resultado da análise de risco direciona precisamente as medidas de proteção necessárias:
SPDA Externo: Captores, condutores de descida e sistema de aterramento, dimensionados conforme o nível de proteção determinado.
SPDA Interno: Equipotencialização e DPS (Dispositivos de Proteção contra Surtos), cruciais para proteger equipamentos eletrônicos sensíveis.
Medidas de Segurança contra Incêndio: Sistemas de detecção, alarme e combate a incêndios para mitigar riscos de ignição.
Medidas de Segurança Pessoal: Planos de evacuação, treinamento de ocupantes, sinalização de emergência.
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco
Níveis de Proteção (LPS) e Suas Aplicações
A análise de risco determina o Nível de Proteção (LPS – Lightning Protection System) necessário:
LPS I (Proteção Máxima)
- Eficiência: 98%
- Aplicação: Estruturas com risco extremo (depósitos de explosivos, usinas nucleares)
- Malha máxima: 5x5m
- Raio da esfera rolante: 20m
LPS II (Proteção Alta)
- Eficiência: 95%
- Aplicação: Hospitais, escolas, edifícios altos
- Malha máxima: 10x10m
- Raio da esfera rolante: 30m
LPS III (Proteção Média)
- Eficiência: 90%
- Aplicação: Indústrias, comércios, residências
- Malha máxima: 15x15m
- Raio da esfera rolante: 45m
Importância do Profissional Habilitado
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco
É fundamental ressaltar que a análise de risco e o projeto de SPDA são tarefas altamente complexas que exigem:
Formação Técnica: Engenheiro eletricista ou profissional habilitado com especialização em proteção contra descargas atmosféricas.
Conhecimento Especializado: Profundo domínio da NBR 5419, física dos raios, cálculos probabilísticos e normas complementares.
Experiência Prática: Vivência em projetos similares, conhecimento de materiais e técnicas de instalação.
Responsabilidade Técnica: Emissão de ART/RRT e responsabilização legal pelo projeto e especificações.
Não é algo que possa ser feito por conta própria ou por profissionais não qualificados. A segurança de vidas e patrimônios depende da competência técnica adequada.
Ferramentas e Software para Análise de Risco
Software Especializado
Programas Comerciais: Existem softwares específicos que automatizam os cálculos da NBR 5419-2, como:
- SPDA Calculator
- Lightning Risk Assessment Tools
- Programas de fabricantes de equipamentos
Planilhas Técnicas: Planilhas desenvolvidas por engenheiros especializados que implementam as fórmulas da norma.
Dados Necessários para Análise
Dados Meteorológicos: Densidade de raios da região (Ng) obtida do INPE-ELAT Características da Estrutura: Plantas, cortes, especificações técnicas Ocupação: Número de pessoas, horários de funcionamento, atividades desenvolvidas Instalações: Sistemas elétricos, eletrônicos, mecânicos existentes Entorno: Estruturas próximas, topografia, linhas de energia
Integração com Outras Normas e Regulamentações
Normas Complementares
NBR 5410: Instalações elétricas de baixa tensão (equipotencialização e DPS) NBR 14039: Instalações elétricas de média tensão Código de Obras Municipal: Exigências locais para SPDA Normas do Corpo de Bombeiros: Requisitos para AVCB
Legislação Aplicável
Código Civil: Responsabilidades de síndicos e administradores CLT e NRs: Segurança do trabalho Lei de Crimes Ambientais: Responsabilidade por danos ambientais Código de Defesa do Consumidor: Proteção em edificações comerciais
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco
Tendências e Inovações em Gerenciamento de Risco
Tecnologias Emergentes
Inteligência Artificial: Algoritmos para otimização de análises de risco Big Data: Análise de grandes volumes de dados meteorológicos IoT: Sensores para monitoramento em tempo real Simulação Computacional: Modelagem 3D avançada para estruturas complexas
Evolução Normativa
Harmonização Internacional: Alinhamento crescente entre normas nacionais e IEC Atualização Tecnológica: Incorporação de novas tecnologias e materiais Sustentabilidade: Consideração de aspectos ambientais nos projetos Digitalização: Processos digitais para análise e documentação
Casos Práticos de Aplicação
Exemplo 1: Hospital de Grande Porte
Características: 10 andares, 200 leitos, equipamentos críticos Análise de Risco: L1 e L2 prioritários (vidas humanas e serviço público) Resultado: LPS I obrigatório Medidas: Gaiola de Faraday 5x5m + DPS Classe I + equipotencialização total
Exemplo 2: Indústria Química
Características: Presença de materiais inflamáveis, 500 funcionários Análise de Risco: L1, L2 e L4 críticos Resultado: LPS I obrigatório Medidas: Sistema misto (gaiola + hastes) + DPS especiais + medidas anti-incêndio
Exemplo 3: Residência Unifamiliar
Características: 2 andares, família de 4 pessoas, equipamentos domésticos Análise de Risco: L1 e L4 considerados Resultado: LPS III adequado Medidas: Hastes Franklin + DPS residencial + equipotencialização básica
Manutenção e Verificação Contínua
Programa de Manutenção Baseado em Risco
Inspeções Regulares: Frequência baseada no nível de proteção e criticidade Medições Periódicas: Resistência de aterramento, continuidade elétrica Atualização de Análises: Revisão quando há mudanças na estrutura ou ocupação Documentação: Registros detalhados de todas as atividades
Indicadores de Performance
Eficácia do Sistema: Monitoramento de eventos e danos Conformidade Normativa: Verificação contínua com requisitos atualizados Custo-Benefício: Análise econômica da proteção implementada Satisfação dos Usuários: Percepção de segurança e confiabilidade
Conclusão: A Ciência da Proteção Contra Raios
SPDA Desvendado: Tipos, Normas e o Segredo do Gerenciamento de Risco
A NBR 5419, especialmente sua Parte 2, transforma a proteção contra raios de uma simples instalação empírica em uma engenharia sofisticada e baseada em dados científicos. Ela nos obriga a pensar de forma estratégica, a quantificar precisamente o perigo e a aplicar as soluções mais eficazes para cada cenário específico.
É a prova definitiva de que a segurança não é um “achismo” ou uma prática baseada em tradições, mas sim o resultado de um estudo rigoroso e da aplicação meticulosa de normas técnicas fundamentadas em décadas de pesquisa científica.
Um SPDA bem projetado e mantido, seguindo rigorosamente a NBR 5419, é a garantia de que estamos fazendo o máximo tecnicamente possível para proteger o que é mais valioso: vidas humanas, patrimônio e a continuidade de serviços essenciais.
O sistema de proteção contra descargas atmosféricas é o guardião invisível, mas agora você compreende que por trás dele existe uma inteligência técnica e uma metodologia científica que o tornam verdadeiramente eficaz e confiável.
Da próxima vez que você observar um SPDA, lembre-se que ele é muito mais do que um simples “para-raios”. É um sistema complexo e inteligente, projetado com base em uma análise de risco detalhada e rigorosa, seguindo normas técnicas que representam o estado da arte em proteção contra descargas atmosféricas.
Sobre o Autor: Este artigo foi desenvolvido com base na NBR 5419:2015, IEC 62305, dados do INPE-ELAT e literatura técnica especializada. Para projetos específicos de SPDA e análises de risco, consulte sempre um engenheiro eletricista habilitado e especializado em proteção contra descargas atmosféricas.
