SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios. Você já se perguntou como um prédio de dezenas de andares ou uma complexa instalação industrial se protege de uma descarga elétrica de milhões de volts? Não é mágica, é engenharia de precisão! Por trás daquela haste aparentemente simples no topo, existe um sistema meticulosamente projetado para domar a fúria dos raios e proteger vidas, equipamentos e estruturas.
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) representa uma das mais sofisticadas aplicações da engenharia elétrica moderna, combinando princípios físicos fundamentais com tecnologias avançadas para criar um escudo invisível contra uma das forças mais destrutivas da natureza.
Definição Técnica do SPDA: Muito Além do Para-Raios
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Tecnicamente, um Sistema de Proteção contra Descargas Atmosféricas é um conjunto integrado de componentes e medidas que tem como objetivo principal proteger estruturas e pessoas contra os efeitos diretos e indiretos dos raios. Este sistema atua em duas frentes fundamentais e complementares.
Proteção Externa: A Primeira Linha de Defesa
A proteção externa intercepta a descarga atmosférica, conduzindo a corrente do raio de forma segura para o solo, evitando danos físicos à estrutura como incêndios devastadores, explosões perigosas, colapsos estruturais e lesões graves a seres vivos.
Proteção Interna: Salvaguardando a Tecnologia
A proteção interna minimiza os efeitos das sobretensões induzidas pelo raio nos sistemas elétricos e eletrônicos internos da edificação, protegendo equipamentos sensíveis e sistemas críticos de automação industrial.
É fundamental compreender que um SPDA não “impede” o raio de cair, mas sim o “controla” de forma inteligente, direcionando sua energia colossal para um caminho seguro e dissipando-a eficientemente na terra.

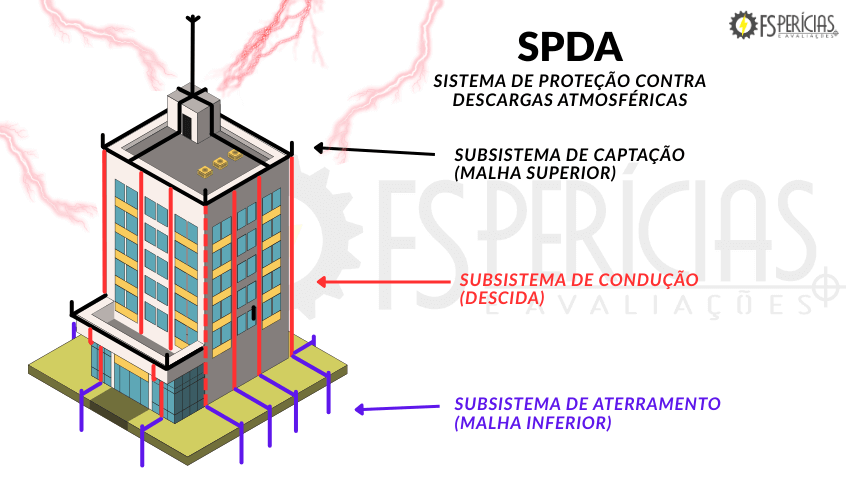

Componentes Essenciais: A Anatomia de um Sistema SPDA
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Para cumprir sua função vital, um sistema de proteção contra descargas atmosféricas é composto por elementos interligados, cada um com um papel específico e crítico no processo de proteção.

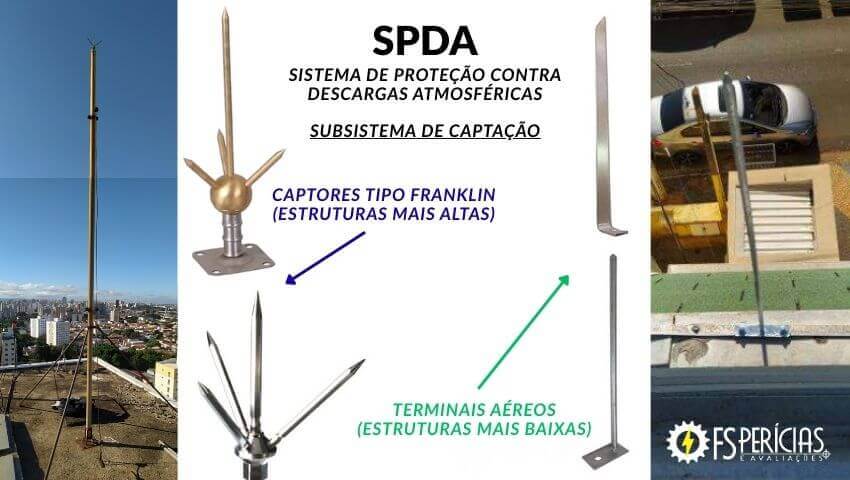

Sistema de Captação: Os Interceptadores Estratégicos
Os captores são os elementos que interceptam a descarga atmosférica. Podem ser hastes tipo Franklin, condutores em malha tipo Gaiola de Faraday ou condutores suspensos. Sua localização e dimensionamento são definidos através de cálculos precisos para criar uma “zona de proteção” eficaz.
A escolha do tipo de captor depende de fatores como geometria da estrutura, nível de proteção exigido e características específicas da instalação.

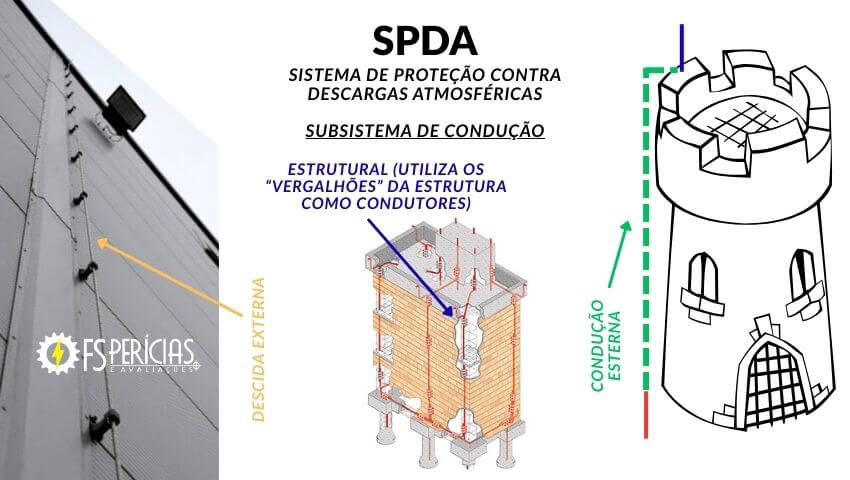

Sistema de Descida: Os Condutores Vitais
Os condutores de descida são os elementos que interligam o sistema de captação ao sistema de aterramento. Devem ser dimensionados rigorosamente para suportar a corrente do raio e instalados de forma a minimizar os riscos de centelhamento lateral.
A NBR 5419 estabelece distâncias mínimas específicas e o número de descidas em função do perímetro da edificação, garantindo distribuição adequada da corrente.

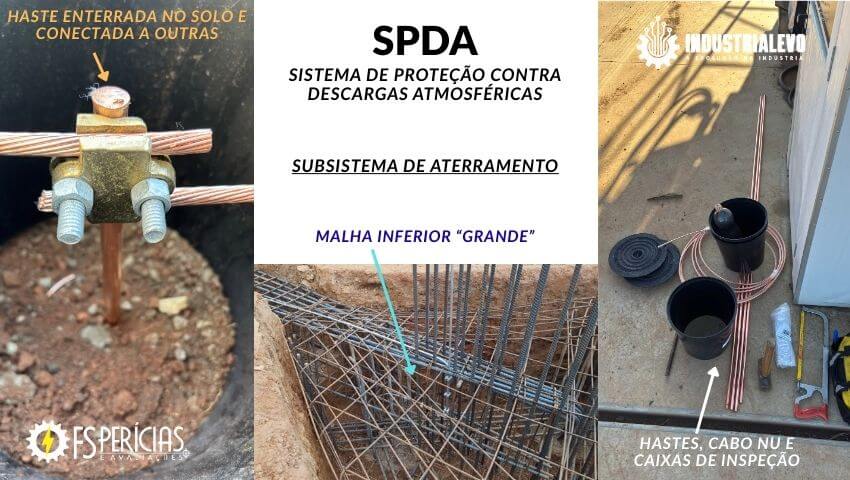

Sistema de Aterramento: A Dissipação Final
O sistema de aterramento é a parte do SPDA que dissipa a corrente do raio no solo. Consiste em eletrodos como hastes, cabos ou placas enterradas, interligados e conectados aos condutores de descida. A resistência de aterramento deve ser suficientemente baixa para garantir a dissipação eficaz da energia.
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Ligação Equipotencial: Eliminando Diferenças Perigosas
A ligação equipotencial é a interligação de todas as massas metálicas (tubulações, estruturas, armaduras de concreto) e sistemas elétricos e eletrônicos ao SPDA. Isso evita diferenças de potencial perigosas que poderiam causar centelhamentos destrutivos e danos aos equipamentos.
Dispositivos de Proteção contra Surtos: A Proteção Eletrônica
Os Dispositivos de Proteção contra Surtos (DPS) são componentes instalados nos quadros elétricos para proteger equipamentos internos contra sobretensões transitórias que podem ser induzidas pelo raio na rede elétrica ou de dados, mesmo que o raio não atinja diretamente a estrutura.
Tipos de Sistemas de Captação Segundo a NBR 5419
A NBR 5419:2015, baseada na norma internacional IEC 62305, estabelece métodos de dimensionamento que resultam em diferentes configurações de sistemas. A escolha do método depende do nível de proteção exigido para a estrutura, determinado por uma rigorosa análise de risco.
Método do Ângulo de Proteção (Franklin)
Princípio Técnico: Baseia-se na criação de uma “zona de proteção” em forma de cone por uma haste vertical. O ângulo desse cone varia conforme o nível de proteção (LPS I, II, III ou IV) e a altura da haste.
Cálculo de Proteção: Quanto maior o nível de proteção exigido (exemplo: LPS I para estruturas de alto risco), menor o ângulo de proteção, resultando em menor área protegida por uma única haste.
Indicação de Uso: Mais adequado para estruturas simples, de menor altura, ou para proteção de elementos específicos em telhados. Comum em residências, pequenas edificações ou como complemento em sistemas maiores.
Vantagens: Simplicidade de projeto e instalação para estruturas menores, custo reduzido para aplicações específicas.
Limitações: A zona de proteção é limitada e pode não ser adequada para estruturas complexas ou muito grandes.
Método da Gaiola de Faraday (Malha)
Princípio Técnico: Consiste em uma rede de condutores instalados no telhado e, em alguns casos, nas fachadas da edificação, formando uma “gaiola” condutora. O raio, ao atingir a estrutura, é interceptado por essa malha e sua corrente é distribuída por múltiplos caminhos até o solo.
Especificações Normativas: A NBR 5419-3 especifica o espaçamento máximo da malha (5x5m para LPS I, 20x20m para LPS IV), garantindo proteção adequada conforme o nível de risco.
Indicação de Uso: É o método mais versátil e amplamente utilizado para proteção de edificações de grande porte, complexas, com telhados planos ou com muitos equipamentos no topo, como indústrias, hospitais, shopping centers e edifícios comerciais.
Vantagens: Alta eficácia comprovada, proteção abrangente, estética mais discreta em muitos casos, distribuição eficiente da corrente.
Considerações: Pode ser mais complexo de instalar em telhados muito irregulares, requer projeto detalhado.
Método da Esfera Rolante
Princípio Técnico: É o método mais abrangente e flexível, utilizado para verificar a eficácia dos outros métodos ou para projetar a proteção de estruturas complexas. Uma esfera imaginária, com raio que varia conforme o nível de proteção (20m para LPS I, 60m para LPS IV), é “rolada” sobre toda a estrutura.
Critério de Proteção: Todos os pontos que a esfera toca devem ser protegidos por captores adequadamente posicionados.
Indicação de Uso: Essencial para estruturas com geometrias complexas, telhados irregulares, presença de equipamentos salientes ou para verificar a adequação de projetos utilizando outros métodos.
Vantagens: Permite visualização clara das áreas protegidas e não protegidas, adaptável a qualquer geometria, método de validação final.
Requisitos: Requer conhecimento técnico avançado de desenho técnico e visualização espacial tridimensional.
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios

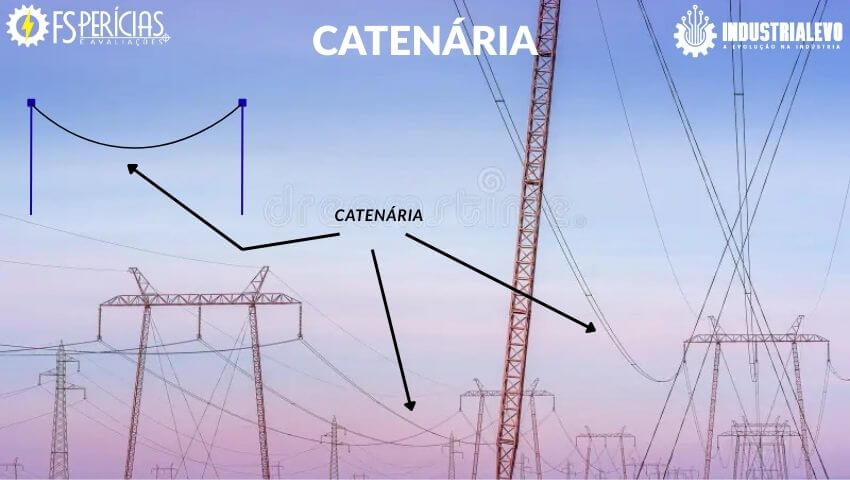

Sistemas de Condutores Tensionados (Catenária)
Princípio Técnico: Utiliza cabos condutores suspensos sobre a área a ser protegida, formando uma “tenda” ou “catenária”. O raio atinge os cabos e é conduzido para as torres de sustentação e aterramento.
Indicação de Uso: Ideal para proteção de grandes áreas abertas, como pátios de armazenamento de combustíveis, campos esportivos, subestações elétricas, ou áreas onde a instalação de hastes ou malhas no solo não é prática.
Aplicações Específicas: Muito utilizado em instalações petroquímicas, refinarias e indústrias com grandes áreas de armazenamento.
Importante: Sistemas ESE e a Posição Normativa
É fundamental mencionar que os sistemas de ESE (Early Streamer Emission) não são reconhecidos pela NBR 5419:2015 e pela IEC 62305. Essas normas consideram que não há comprovação científica robusta e independente de que esses sistemas ofereçam proteção superior ou equivalente aos métodos tradicionais.
Para fins de conformidade com a norma brasileira, sistemas ESE não são aceitáveis em projetos que devem atender à NBR 5419.
Normas Internacionais: A Base Científica da NBR 5419
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
IEC 62305: O Padrão Mundial
A NBR 5419:2015 é, em grande parte, uma tradução e adaptação da série de normas IEC 62305 da International Electrotechnical Commission. A IEC 62305 é a principal referência global para proteção contra raios e é adotada por dezenas de países.
Seguir a NBR 5419 significa estar alinhado com as melhores práticas internacionais e com décadas de pesquisa científica consolidada.
NFPA 780: A Abordagem Americana
A NFPA 780 (Standard for the Installation of Lightning Protection Systems) da National Fire Protection Association é amplamente utilizada nos Estados Unidos. Embora tenha o mesmo objetivo, possui algumas diferenças metodológicas em relação à IEC 62305/NBR 5419.
A NFPA 780 utiliza uma abordagem do “cone de proteção” para hastes mais simplificada em comparação com o método da esfera rolante da IEC.
Harmonização Internacional
A escolha da norma a ser seguida geralmente depende da localização geográfica e dos requisitos legais locais. No Brasil, a NBR 5419 é obrigatória e representa a lei técnica para projetos de SPDA.
Análise de Risco: O Coração do Dimensionamento
Metodologia da NBR 5419-2
A análise de risco conforme NBR 5419-2 é fundamental para determinar a necessidade e o nível de proteção adequado. Esta análise considera múltiplos fatores críticos:
Fatores Ambientais: Densidade de raios da região (Ng), topografia local, presença de estruturas próximas.
Características da Estrutura: Dimensões, materiais de construção, tipo de cobertura, presença de instalações perigosas.
Ocupação e Uso: Número de pessoas, tipo de atividade desenvolvida, presença de equipamentos sensíveis.
Consequências de Falha: Perdas humanas, perdas de serviço público, perdas econômicas, perdas de patrimônio cultural.
Níveis de Proteção (LPS)
A norma estabelece quatro níveis de proteção (LPS I a IV), sendo:
LPS I: Máximo nível de proteção, para estruturas com risco extremo LPS II: Alto nível de proteção, para estruturas com risco elevado LPS III: Nível médio de proteção, para estruturas com risco moderado LPS IV: Nível básico de proteção, para estruturas com risco baixo
Tecnologias Avançadas em SPDA Moderno
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Sistemas de Monitoramento Inteligente
Tecnologias modernas permitem o monitoramento em tempo real de sistemas de proteção contra descargas atmosféricas:
Sensores de Aproximação: Detectam campos eletromagnéticos que precedem tempestades Sistemas de Alerta: Notificações automáticas sobre condições meteorológicas adversas Monitoramento Remoto: Aplicativos móveis e sistemas de gestão predial integrados
Materiais Avançados
Condutores de Alta Performance: Ligas especiais com maior condutividade e resistência à corrosão Eletrodos de Aterramento Avançados: Tecnologias que proporcionam menor resistência e maior estabilidade Conectores Especiais: Sistemas de conexão que garantem continuidade elétrica por décadas
Integração com Automação Predial
Sistemas SPDA modernos podem ser integrados a:
- Sistemas de automação predial (BMS)
- Centrais de alarme e segurança
- Sistemas de gestão de energia
- Plataformas de manutenção preditiva
Aspectos Econômicos e Retorno do Investimento
Análise Custo-Benefício Detalhada
O investimento em um sistema de proteção contra descargas atmosféricas adequado representa tipicamente 0,1% a 0,5% do valor total da construção, enquanto os potenciais prejuízos de um único evento podem superar 10% a 50% do valor patrimonial.
Benefícios Diretos:
- Proteção de equipamentos e estruturas
- Redução de prêmios de seguro (até 30% de desconto)
- Conformidade legal e normativa
- Proteção de vidas humanas
Benefícios Indiretos:
- Continuidade operacional
- Proteção da imagem corporativa
- Redução de custos de manutenção
- Valorização patrimonial
Financiamento e Incentivos
Linhas de Crédito Específicas: Bancos de desenvolvimento oferecem financiamento para adequações de segurança Incentivos Fiscais: Alguns estados oferecem benefícios fiscais para investimentos em segurança Certificações: Sistemas adequados contribuem para certificações ambientais e de sustentabilidade
Manutenção e Inspeção: Garantindo a Eficácia Contínua
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Programa de Manutenção Preventiva
Inspeções Visuais Semestrais:
- Verificação de integridade dos captores
- Inspeção de condutores de descida
- Verificação de conexões e fixações
Inspeções Técnicas Anuais:
- Medição de resistência de aterramento
- Teste de continuidade elétrica
- Verificação de DPS
- Inspeção termográfica
Manutenção Corretiva:
- Substituição de componentes danificados
- Reparo de conexões defeituosas
- Adequações por mudanças na estrutura
Documentação e Certificação
Laudo Técnico Anual: Documento obrigatório emitido por profissional habilitado ART/RRT: Anotação de Responsabilidade Técnica para projetos e manutenções Certificado de Conformidade: Comprovação de atendimento à NBR 5419
Responsabilidades Técnicas e Legais
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Profissionais Habilitados
Projeto: Deve ser elaborado por engenheiro eletricista com especialização em SPDA Instalação: Executada por empresa especializada com profissionais qualificados Manutenção: Realizada por técnicos certificados com emissão de laudos
Responsabilidades Legais Específicas
Síndicos e Administradores:
- Implementação de SPDA conforme NBR 5419
- Manutenção preventiva regular
- Documentação técnica atualizada
- Seguro adequado da edificação
Gestores Empresariais:
- Análise de risco ocupacional
- Proteção de trabalhadores
- Continuidade de negócios
- Responsabilidade ambiental
Tendências Futuras em Proteção Contra Raios
SPDA: Desvendando a Engenharia Avançada da Proteção Contra Raios
Inteligência Artificial e Machine Learning
Previsão de Tempestades: Algoritmos avançados para previsão mais precisa Manutenção Preditiva: IA para otimização de cronogramas de manutenção Análise de Dados: Big data para melhoria contínua dos sistemas
Internet das Coisas (IoT)
Sensores Conectados: Monitoramento em tempo real de todos os componentes Alertas Inteligentes: Notificações automáticas sobre necessidades de manutenção Integração Total: Conexão com sistemas de gestão predial e empresarial
Materiais Nanoestruturados
Condutores Avançados: Nanomateriais com propriedades superiores Revestimentos Especiais: Proteção contra corrosão e desgaste Eletrodos Inteligentes: Sistemas de aterramento auto-regenerativos
Conclusão: A Engenharia a Serviço da Segurança
A engenharia por trás do SPDA é um testemunho da nossa capacidade de transformar um fenômeno natural ameaçador em um desafio técnico superável. Não se trata apenas de instalar equipamentos, mas de aplicar princípios rigorosos de eletricidade, física e estatística para criar um escudo eficaz contra uma das forças mais destrutivas da natureza.
A complexidade das normas técnicas e a diversidade de métodos disponíveis refletem a seriedade com que a proteção contra raios é tratada pela comunidade científica internacional. Cada detalhe, desde o material do captor até a resistência do aterramento, é crucial para garantir que, quando um raio cair, ele encontre um caminho seguro e controlado.
O SPDA representa a ciência aplicada a serviço da segurança, um lembrete constante de que a prevenção, baseada em conhecimento técnico sólido e normas rigorosas, é sempre o melhor caminho para proteger vidas, patrimônios e a continuidade de nossas atividades.
Da próxima vez que você observar um sistema de proteção contra descargas atmosféricas, saiba que não é apenas um conjunto de fios e hastes. É um sistema inteligente, projetado com base em décadas de pesquisa científica e normas técnicas rigorosas, para proteger eficazmente vidas e patrimônios da força bruta e imprevisível da natureza.
Sobre o Autor: Este artigo foi desenvolvido com base nas normas técnicas NBR 5419:2015, IEC 62305, dados do INPE-ELAT e literatura técnica especializada. Para projetos específicos de SPDA, consulte sempre um engenheiro eletricista habilitado e especializado.
